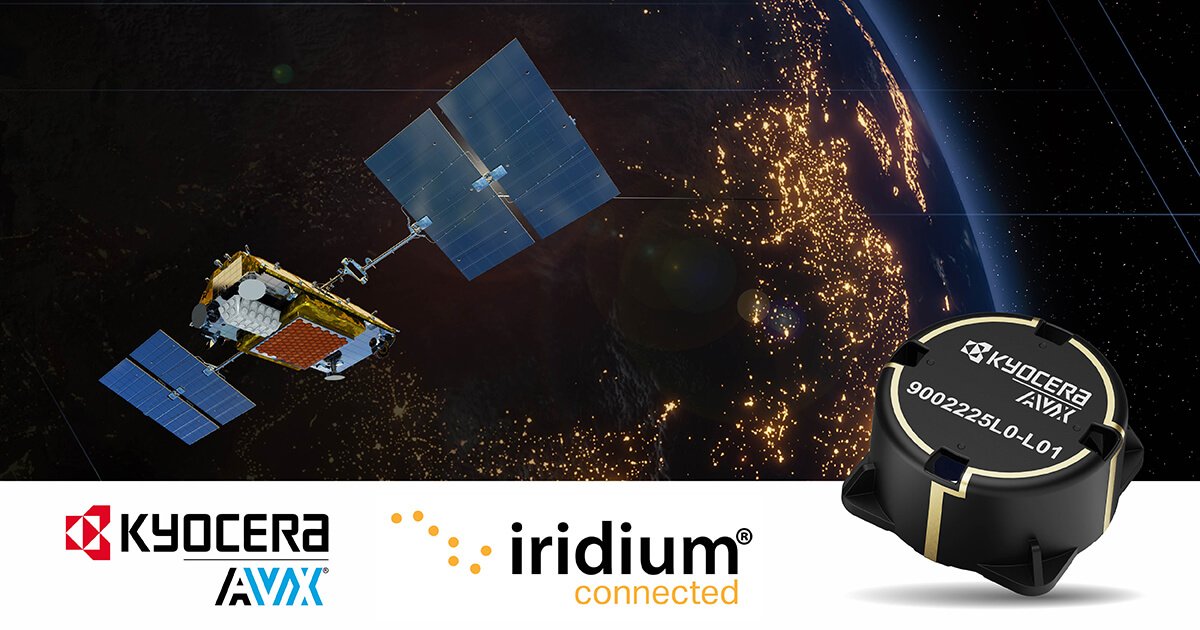

KYOCERA AVX, en colaboración con Iridium, presentó una nueva antena de tapa LDS y una placa de evaluación para usar con los módulos Iridium Certus™ 9704 IoT. La antena fue desarrollada para la conectividad satelital de órbita terrestre baja (LEO) en sistemas IoT.
La antena se fabrica mediante estructuración directa por láser (LDS), un proceso para formar patrones de RF tridimensionales en piezas moldeadas. El diseño apunta a un tamaño compacto, baja masa y amplio ancho de banda operativo. En comparación con las antenas de parche cerámico que se encuentran comúnmente en los productos satelitales de IoT, el formato de tapa LDS ofrece volumen y peso reducidos. Admite polarización circular derecha y mantiene una ganancia relativamente constante desde el cenit hasta el horizonte para mejorar el rendimiento del enlace en ángulos de elevación del satélite bajos. La antena también proporciona un ancho de banda más amplio y una mayor eficiencia de radiación que las alternativas cerámicas típicas.
El dispositivo tiene un diámetro de 35,7 mm, una altura de 17,98 mm y una masa de 6,85 g. Es compatible con el ensamblaje de montaje en superficie y permite montar componentes en su parte inferior, lo que permite ahorrar espacio en la PCB. Las especificaciones eléctricas incluyen compatibilidad con las bandas GNSS (1559–1610 MHz) e Iridium (1616–1626,5 MHz), aproximadamente 2 dBi de ganancia máxima y 60% de eficiencia. Las características adicionales incluyen manejo de potencia de 4 W, impedancia de alimentación de 50 ohmios y un rango de temperatura de funcionamiento de −40 °C a +85 °C. Las evaluaciones mecánicas y ambientales incluyen la exposición a temperaturas elevadas, humedad y niebla salina. La unidad cumple con los requisitos actuales de RoHS y REACH y se suministra en un embalaje de cinta y carrete para procesamiento de reflujo.
Hay disponible una placa de evaluación asociada que mide 70 × 70 × 32,5 mm (largo × ancho × alto) para admitir la integración del sistema. Tanto la antena como la placa de evaluación están calificadas para su uso con productos Iridium Certus 9704, incluidos módulos de IoT y kits de desarrollo.
Las aplicaciones objetivo incluyen funciones de IoT basadas en satélites, como telemática, seguimiento de activos, monitoreo remoto, agricultura e infraestructura municipal.
